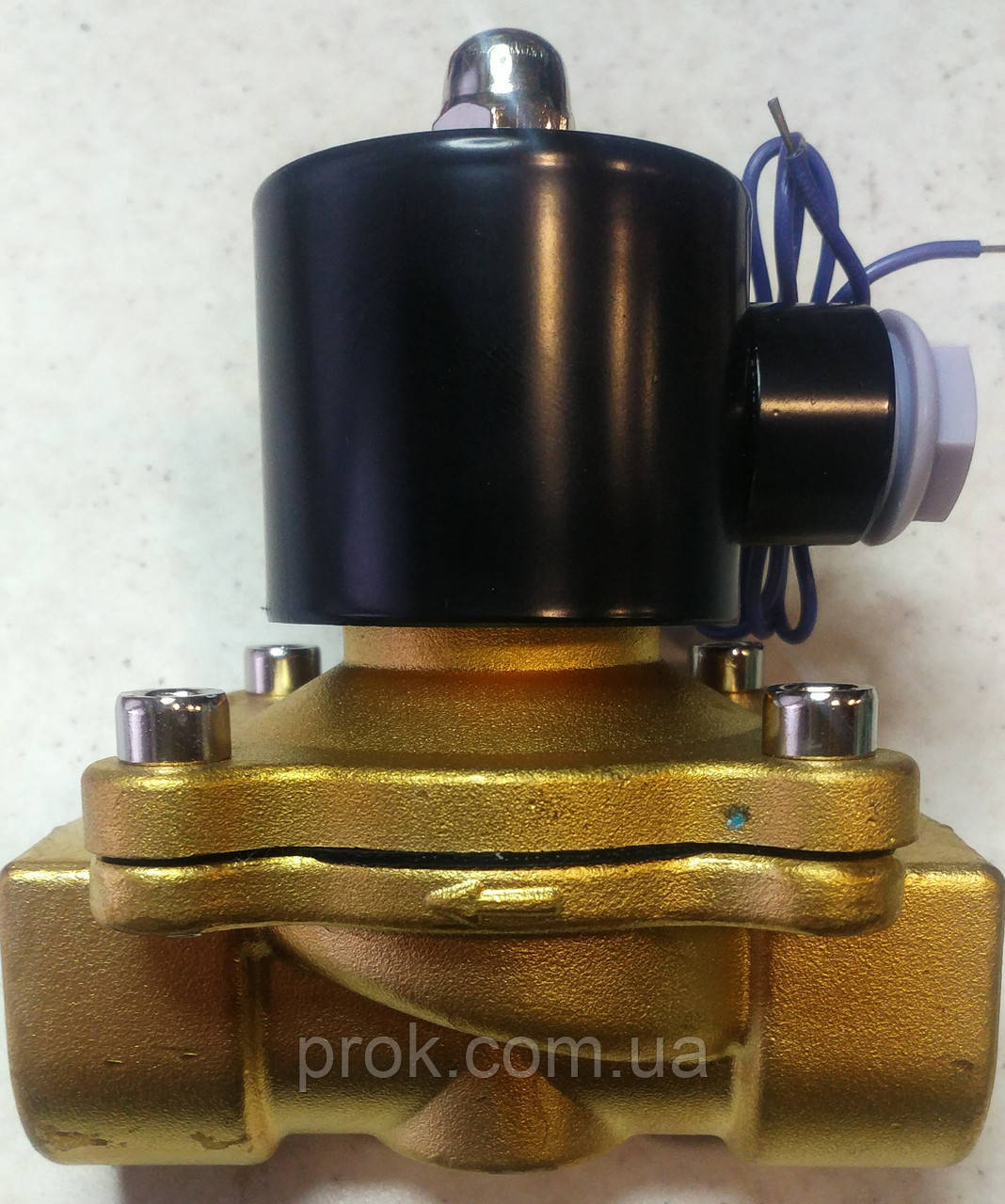

Електромагнітний (соленоїдний) клапан 1", 12В

Ду – 25 мм (1")
Максимальний тиск (Ру) – 1,0 МПа
Матеріал корпусу – Латунь
Робоча температора до + 150° С
Робоча температура від – 5°С
Ущільнення NBR (Вітон)

Живлення – 12/220В

Електромагнітний клапан – це електро-механічний пристрій, за допомогою якого проводиться закриття/відкриття трубопроводу робочого середовища. Клапан електромагнітний в стандартному виконанні НЗ (нормально закритий) складається з двох основних частин – це корпус і електромагніт (ще його називають соленоїдом з сердечником). Соленоїд з'єднаний з диском (ущільненням), який і є робочим елементом відкриття або закриття. Принцип дії електромагнітного клапана: після подачі електричної напруги на котушку, сердечник втягується в соленоїд, ніж приводить у дію запірний елемент – саме таким чином відбувається ВІДКРИТТЯ або ЗАКРИТТЯ клапана. Роботою електромагнітного клапана можуть керувати контролери (наприклад контролери дозування серії ФС), з допомогою реле протоки, або інших пристроїв в залежності від конфігурації управління потоку. Соленоїдний клапан встановлюється не тільки на АЗС, нафтопроводах, промислових трубопроводах, але може застосовуватись і в побуті – наприклад як запірних механізм подачі води в будинок/квартиру, яким може управляти охоронна система.

Перевагою даного виду автоматичної запірної арматури є те, що на клапан можна впливати дистанційно. Це відмінно підходить для технологічних систем, в опаленні, в системах де відбуваються процеси змішування і дозування і т.п. Соленоїдний клапан виготовлений з латуні, яка витримує робочий діапазон температур від -5 до + 150˚C. Матеріал ущільнення - Viton. Робочий тиск клапана НЗ залежить від робочого середовища: для повітря 0 ... 1,0 МПа, для води 0 ... 0,7 МПа, для нафтопродуктів 0 ... 0,9 МПа. В якості робочого середовища можна використовувати воду, пар, повітря і нафтопродукти. Прієднується електромагнітній клапан до трубопроводу с помощью муфтового Приєднання у виде внутрішньої різьбі на вхідному и віхідному патрубках. «НЗ» розшіфровується, як нормально-закритий клапан и означає, что затвор перебуває в положенні Закритого акціонерного при знеструмленій котушці, но в момент подачі напруги, запірній елемент відкрівається.

Для управління швидкістю потоку застосовується клапан з двома котушками – електромагнітний клапан подвійної дії.
