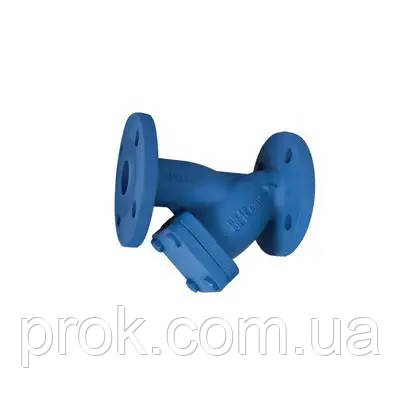

Фільтр фланцевий Ду 50 - економічний тип фільтрів для постійного застосування, що підходить для рідких, парових та газових середовищ. Завдяки компактній конструкції та малій вазі, простому та швидкому очищенню фільтр чавунний сітчастий фланцевий Ду 50 можна застосовувати різними способами, такими як:
захист насоса,
захист витратоміра,
захист клапана та регулятора.
Фільтр складається з корпусу з протилежно розташованими вхідними та вихідними фланцями на одному рівні. Між цими з'єднаннями знаходиться сітчастий фільтр. Очищувана рідина проходить через сітку, що фільтрує, зсередини назовні, бруд осідає всередині. Очищення фільтра здійснюється при знятті кришки фільтра, фільтр очищається продуванням стисненим повітрям, парою або водою. При необхідності сітчастий фільтр слід просочити та очистити за допомогою відповідного засобу. Можливо, оптимальне очищення буде отримано за допомогою ультразвуку. Корпус виготовлений із ковкого чавуну.
Типорозміри: Ду 50
Матеріал корпусу: чавун GG25
Фільтруючий елемент: нержавіюча сітка
Болти: сталь
Тип приєднання: фланцевий
Конструкція: Y-образний
Робоче середовище: вода, пара, стічні води, повітря, ПММ
Робочий тиск: 16 PN кгс/см2 або 1,6 МПа
Температура робочого середовища: +225°С вода, пара;
Размір вага:
DN | L | H | b | D | PN10 K |
nxb | D | PN16 K |
nxb | Ячейка мм |
Вес кг |
50 | 230 | 140 | 19 | 165 | 125 | 4х19 | 165 | 125 | 4х19 | 0,5 | 9,5 |
65 | 290 | 170 | 19 | 185 | 145 | 4х19 | 185 | 145 | 4х19 | 0,8 | 14 |
80 | 310 | 190 | 19 | 200 | 160 | 4х19 | 200 | 160 | 8х19 | 1,25 | 16,5 |
100 | 350 | 230 | 19 | 220 | 180 | 8х19 | 220 | 180 | 8х19 | 1,3 | 24 |
125 | 400 | 300 | 19 | 250 | 210 | 8х19 | 250 | 210 | 8х19 | 1,3 | 33,5 |
150 | 480 | 360 | 19 | 285 | 240 | 8х19 | 285 | 240 | 8х19 | 1,3 | 50 |
200 | 600 | 420 | 20 | 340 | 295 | 8х23 | 340 | 295 | 12х23 | 1,6 | 66,5 |
250 | 730 | 560 | 20 | 395 | 350 | 12х23 | 405 | 355 | 12х28 | 1,6 | 135 |
300 | 850 | 610 | 21,5 | 445 | 400 | 12х23 | 460 | 410 | 12х28 | 1,6 | 175 |
Основні | |
---|---|
Виробник | B&D |
